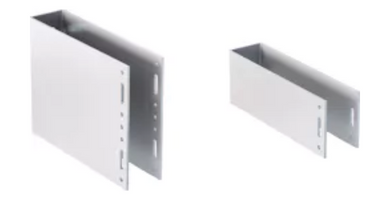

アルミニウム製のATK 101垂直サポートシステムのU字型ウォールホルダーFUH ALは、垂直層の基礎です。フィッシャー固定具 (フレーム固定具 SXRL など) を使用して建物の基材に固定されます。壁掛けホルダーに硬質ポリ塩化ビニル製のサーモストップを追加して取り付けると、熱による影響が軽減されます。一般的な断熱材の厚さとファサードのオフセットをすべて可能にするため、ウォールホルダーは異なる突き出し長さで設計されています。プロファイルの熱膨張を補うため、ウォールホルダーは固定点とスライド点の両方として使用されます。それに比例する風荷重に加えて、固定点はファサードパネルとサブフレームのデッドロード全体を吸収します。また、スライドポイントには穴が開いているため、熱膨張によって垂直方向の輪郭が確実にスライドします。スライディングポイントは風荷重の伝達にも使用されます
。| メーカー | Fischer |
|---|---|
| 国 | |
| 部品番号 | FUH 240x50x3-50/1x11/SP AL |
